Menşe yeri:
orijinal
Marka adı:
TI
Model numarası:
LMV358IDGKR
Bize Ulaşın

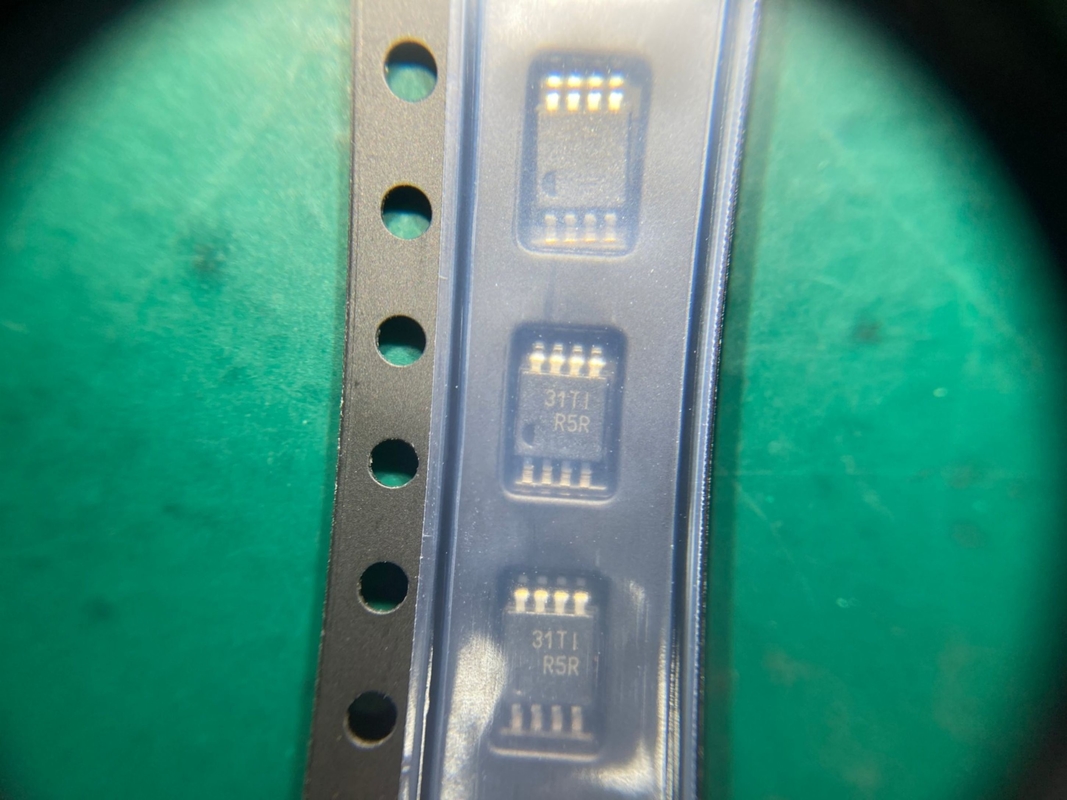

LMV358IDGKR, Texas Instruments tarafından üretilen çift kanallı, düşük voltajlı bir işlemsel amplifikatör (op-amp) entegre devresidir (IC).Düşük bir giriş ofset gerilimi ile raydan raya giriş ve çıkış salınımı sağlayan tek bir besleme gerilimi ile çalışacak şekilde tasarlanmıştır.
Uygulamalar:
Ses yükselteçleri ve ön yükselticiler.
Sensör amplifikatörleri.
Sinyal koşullandırma devreleri.
Aktif filtreler.
Voltaj kontrollü osilatörler.
Özellikler:
Tek bir pakette çift bağımsız op-amp.
Geniş giriş voltajı aralığı: 2,7V ila 5,5V.
Raydan raya giriş ve çıkış salınımı.
Düşük güç tüketimi: kanal başına 0,5 mA.
Yüksek ortak mod reddetme oranı (CMRR): 70 dB.
Düşük giriş ofset gerilimi: 1 mV.
Birlik-kazanç kararlı.
ESD koruması: 2 kV (insan vücudu modeli).
parametreler:
Giriş voltajı aralığı: 2,7V ila 5,5V.
Çıkış voltajı aralığı: 0V - VCC.
Çalışma sıcaklığı aralığı: -40°C ila 125°C.
Kazanç bant genişliği ürünü: 1 MHz.
Dönüş hızı: 0,5 V/μs.
Giriş ofset gerilimi: 1 mV.
Giriş ofset akımı: 10 nA.
Ambalaj: VSSOP-8.
| AB RoHS | Uysal |
| ECCN (ABD) | KULAK99 |
| Parça Durumu | Aktif |
| HT | 8542.33.00.01 |
| Otomotiv | HAYIR |
| PPAP | HAYIR |
| Tip | Alçak Gerilim Amplifikatörü |
| Üretici Türü | Alçak Gerilim Amplifikatörü |
| Çip Başına Kanal Sayısı | 2 |
| Küfüre küfür | Raydan Ray Çıkışına |
| Çıkış Tipi | CMOS |
| Maksimum Giriş Ofset Gerilimi (mV) | 7@5V |
| Minimum Tek Besleme Gerilimi (V) | 2.7 |
| Maksimum Tek Besleme Gerilimi (V) | 5.5 |
| Maksimum Giriş Ofset Akımı (uA) | 0,05@5V |
| Tipik Giriş Önyargı Akımı (uA) | 0,015@5V |
| Maksimum Giriş Eğilim Akımı (uA) | 0,25@5V |
| Maksimum Besleme Akımı (mA) | 0,44@5V |
| Tipik Çıkış Akımı (mA) | 60 |
| Güç Kaynağı Türü | Bekar |
| Tipik Dönüş Hızı (V/us) | 1@5V |
| Tipik Giriş Gürültü Voltaj Yoğunluğu (nV/rtHz) | 39@5V |
| Tipik Voltaj Kazancı (dB) | 100 |
| Tipik Evirmeyen Giriş Akımı Gürültü Yoğunluğu (pA/rtHz) | 0.21@5V |
| Minimum CMRR (dB) | 50 |
| Minimum CMRR Aralığı (dB) | 50 ila 60 |
| Tipik Kazanç Bant Genişliği Ürünü (MHz) | 1 |
| Desteği Kapat | HAYIR |
| Minimum Çalışma Sıcaklığı (°C) | -40 |
| Maksimum Çalışma Sıcaklığı (°C) | 125 |

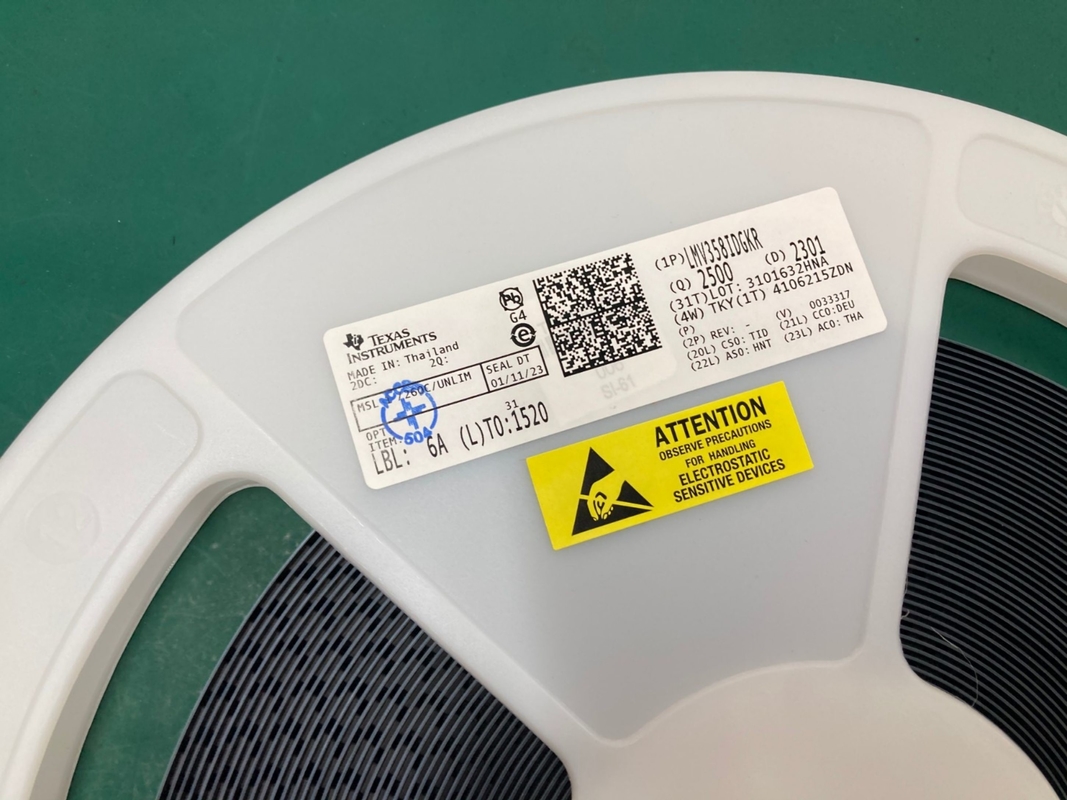

| Ambalajlama | Bant ve Makara |
| Montaj | Yüzey Montajı |
| Paket Yüksekliği | 0,95(Maks) |
| Paket Genişliği | 3,1(Maks) |
| Paket Uzunluğu | 3,1(Maks) |
| PCB değişti | 8 |
| Standart Paket Adı | SOP |
| Tedarikçi Paketi | VSSOP |
| Pin Sayısı | 8 |
| Kurşun Şekli | martı kanadı |
