Menşe yeri:
orijinal
Marka adı:
ST
Model numarası:
LMV358LIDT
Bize Ulaşın

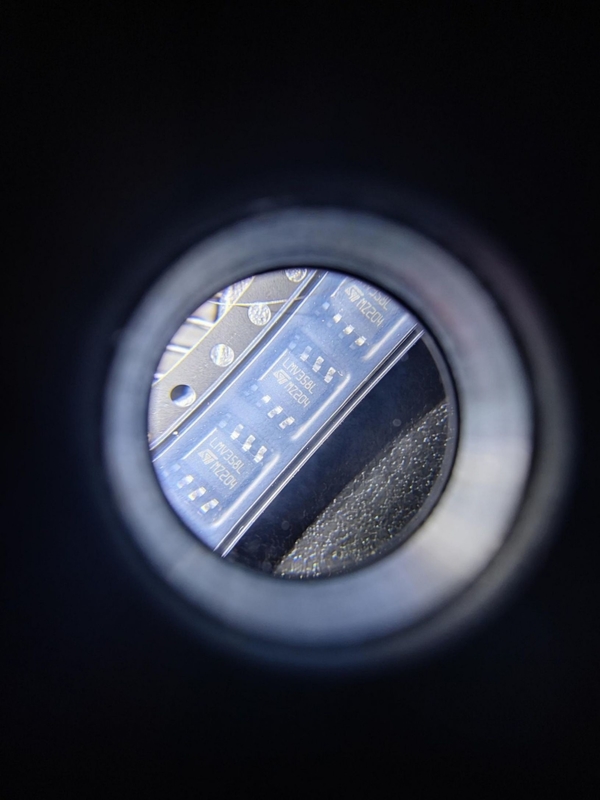

LMV358LIDT, STMICROELECTRONICS'ten oluşan çift devreli düşük voltajlı bir işlemsel amplifikatördür.
imalat.Tek bir güç kaynağı voltajı altında çalışabilir, raydan raya giriş ve çıkış salınımı sağlar ve düşük güç uygulamaları için tasarlanmıştır.Aşağıdakiler uygulamaları, sonuçları ve parametreleridir:
Başvuru:
Ses yükseltici ve ön yükseltici
sensör amplifikatörü
sinyal koşullandırma devresi
aktif filtre
Voltaj kontrollü osilatör
Çözüm:
LMV358LIDT, düşük güçlü uygulamalar için uygun çift devreli düşük voltajlı bir işlemsel amplifikatördür.
Tek bir güç kaynağı voltajı altında çalışabilir ve raydan raya giriş ve çıkış salınımı sağlar.
Düşük güç tüketimi, yüksek ortak mod reddetme oranı, düşük giriş ön akımı ve güvenilir elektrostatik deşarj (ESD) korumasına sahiptir.
Ses yükselticileri, sensör yükselticileri, sinyal koşullandırma devreleri, aktif filtreler ve voltaj kontrollü osilatörler gibi uygulamalar için uygundur.
parametreler:
Giriş voltajı aralığı: 2,7V ila 5,5V
Çıkış voltajı aralığı: 0V - VCC
Çalışma sıcaklığı aralığı: -40 °C ila 125 °C
Kazanç-bant genişliği ürünü: 1 MHz
Orantılı eğim: 0,5 V/ μ s
Giriş önyargı voltajı: 1 mV
Giriş önyargı akımı: 10 nA
Ambalaj: SOIC8
| AB RoHS | Uysal |
| ECCN (ABD) | KULAK99 |
| Parça Durumu | Aktif |
| HT | 8542.33.00.01 |
| Otomotiv | HAYIR |
| PPAP | HAYIR |
| Tip | Düşük Güç Amplifikatörü |
| Üretici Türü | Düşük Güç Amplifikatörü |
| Çip Başına Kanal Sayısı | 2 |
| Küfüre küfür | Raydan Ray Çıkışına |
| Maksimum Giriş Ofset Gerilimi (mV) | 7@5V |
| Minimum Tek Besleme Gerilimi (V) | 2.7 |
| Maksimum Tek Besleme Gerilimi (V) | 5.5 |
| Tipik Düşük Seviye Çıkış Voltajı (V) | 0.3 |
| Tipik Yüksek Seviye Çıkış Voltajı (V) | 4.99 |
| Maksimum Giriş Ofset Akımı (uA) | 0.03@5V |
| Tipik Giriş Önyargı Akımı (uA) | 0,027@5V |
| Maksimum Giriş Eğilim Akımı (uA) | 0.06@5V |
| Maksimum Hareketsiz Akım (mA) | 0,5@5V |
| Güç Kaynağı Türü | Bekar |
| Tipik Dönüş Hızı (V/us) | 0.7@5V |
| Tipik Giriş Gürültü Voltaj Yoğunluğu (nV/rtHz) | 30@5V |
| Giriş Ofseti Gerilim Sapması (uV/°C) | 5(Tip) |
| Tipik Voltaj Kazancı (dB) | 100 |
| Tipik Evirmeyen Giriş Akımı Gürültü Yoğunluğu (pA/rtHz) | 0.3@5V |
| Minimum CMRR (dB) | 72 |
| Minimum CMRR Aralığı (dB) | 71 - 75 |
| Tipik Kazanç Bant Genişliği Ürünü (MHz) | 1.3 |
| Desteği Kapat | HAYIR |
| Minimum Çalışma Sıcaklığı (°C) | -40 |
| Maksimum Çalışma Sıcaklığı (°C) | 125 |
| Tedarikçi Sıcaklık Derecesi | Sanayi |
| Ambalajlama | Bant ve Makara |
| Montaj | Yüzey Montajı |
| Paket Yüksekliği | 1.25(dk) |
| Paket Genişliği | 3.9 |
| Paket Uzunluğu | 4.9 |
| PCB değişti | 8 |
| Standart Paket Adı | BU YÜZDEN |
| Tedarikçi Paketi | OĞUL |
| Pin Sayısı | 8 |
| Kurşun Şekli | martı kanadı |
