Menşe yeri:
orijinal
Marka adı:
TI
Model numarası:
LMV824MT/LMV824MTX
Bize Ulaşın
MV824MTX, aşağıdaki parametrelere sahip dört yollu bir işlemsel amplifikatördür:
Güç kaynağı voltaj aralığı: 2,7V ila 5,5V
Normalde açık amplifikatör kazancı: 40dB ila 80dB
Maksimum çıkış akımı: 20mA
Normalde açık giriş direnci: 1M Ω
Çalışma sıcaklığı aralığı: -40 °C ila 125 °C
Bu cihaz, ses yükseltme, sensörler ve sinyal iletimi gibi uygulamalar için uygundur.LMV612MMX ve LMV722MMX ile karşılaştırıldığında, LMV824MTX daha yüksek doğruluğa ve daha fazla amplifikatör kanalına sahiptir.Bu uygulama ve sonuçlardan bazıları şunlardır:
Ses amplifikasyonu: LMV824MTX, ses sistemlerinin performansını ve ses kalitesini iyileştirmek için yüksek kazanç ve düşük bozulma gerektiren ses yükseltici tasarımları için uygundur.
Sensör sinyali amplifikasyonu: Bu amplifikatör, daha kolay algılama ve analiz için küçük sensör sinyallerini yükseltebilir.Amplifikatörün sinyal çıkışını yükseltmek için de kullanılabilir.
Sinyal iletimi: LMV824MTX, sinyal gücünü ve kalitesini artırmak için sinyalleri bir devreden diğerine iletmek için de kullanılabilir.Bu, sinyal iletiminde sinyal-gürültü oranı gibi sorunların çözülmesine yardımcı olabilir.
Endüstriyel otomasyon: LMV824MTX, sıcaklık, basınç ve akım ölçümü gibi endüstriyel otomasyonda da kullanılabilir.
LMV824MTX'in ambalajı, küçük devre kartları üzerindeki uygulamalar için çok uygun olan 5mm x 4.4mm boyutunda TSSOP-14'tür.
| AB RoHS | Uyumlu değil |
| ECCN (ABD) | KULAK99 |
| Parça Durumu | NRND |
| HT | 8542.33.00.01 |
| SVHC | Evet |
| SVHC Eşiği Aşıyor | Evet |
| Otomotiv | HAYIR |
| PPAP | HAYIR |
| Tip | Alçak Gerilim Amplifikatörü |
| Üretici Türü | Alçak Gerilim Amplifikatörü |
| Çip Başına Kanal Sayısı | 4 |
| Küfüre küfür | Raydan Ray Çıkışına |
| Maksimum Giriş Ofset Gerilimi (mV) | 3,5@5V |
| Minimum Tek Besleme Gerilimi (V) | 2.5 |
| Maksimum Tek Besleme Gerilimi (V) | 5.5 |
| Minimum Çift Besleme Gerilimi (V) | 1.25 |
| Maksimum Çift Besleme Gerilimi (V) | 2.75 |
| Maksimum Giriş Ofset Akımı (uA) | 0.03@5V |
| Tipik Giriş Önyargı Akımı (uA) | 0.04@5V |
| Maksimum Giriş Eğilim Akımı (uA) | 0.1@5V |
| Maksimum Besleme Akımı (mA) | 1.3@5V |
| Tipik Çıkış Akımı (mA) | 45@5V |
| Güç Kaynağı Türü | Tek|Çift |
| Tipik Dönüş Hızı (V/us) | 2@5V |
| Tipik Giriş Gürültü Voltaj Yoğunluğu (nV/rtHz) | 24@5V |
| Giriş Ofseti Gerilim Sapması (uV/C) | 1(Tip) |
| Tipik Voltaj Kazancı (dB) | 105 |
| Tipik Evirmeyen Giriş Akımı Gürültü Yoğunluğu (pA/rtHz) | 0,25@5V |
| Minimum PSRR (dB) | 75 |
| Minimum CMRR (dB) | 72 |
| Minimum CMRR Aralığı (dB) | 71 - 75 |
| Tipik Kazanç Bant Genişliği Ürünü (MHz) | 5.6 |
| Desteği Kapat | HAYIR |
| Minimum Çalışma Sıcaklığı (°C) | -40 |
| Maksimum Çalışma Sıcaklığı (°C) | 85 |

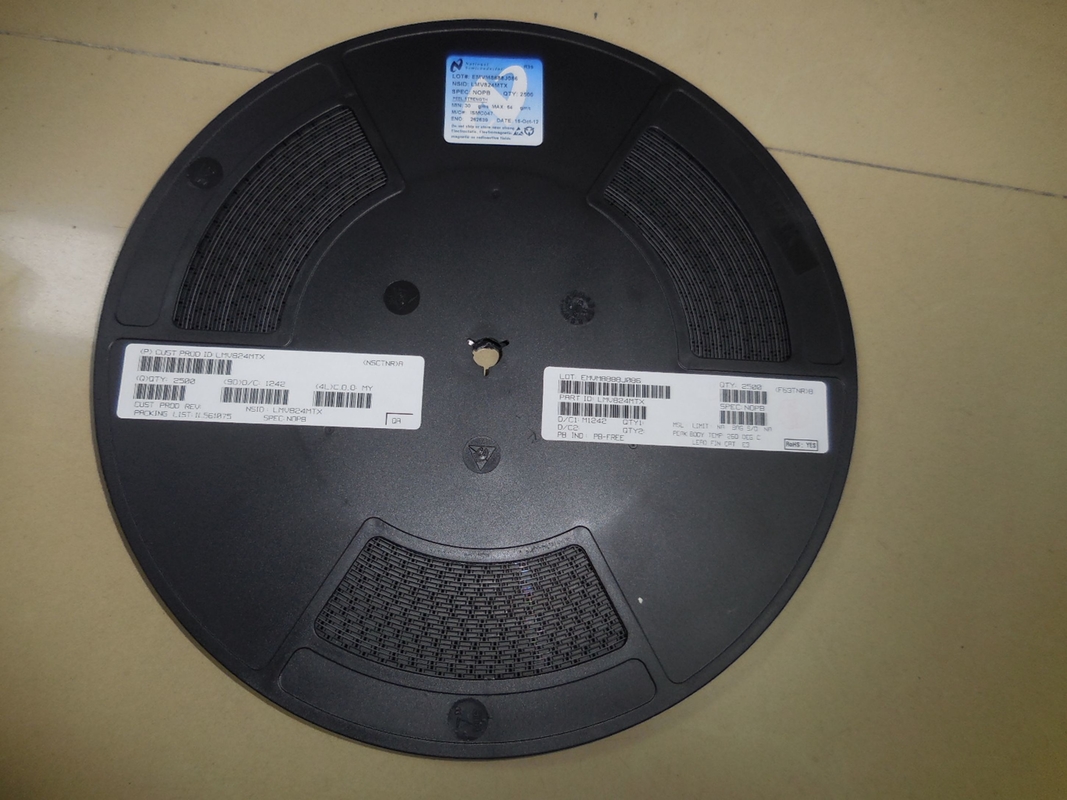

| Ambalajlama | Bant ve Makara |
| Montaj | Yüzey Montajı |
| Paket Yüksekliği | 1,05(Maks) |
| Paket Genişliği | 4,5(Maks) |
| Paket Uzunluğu | 5,1(Maks) |
| PCB değişti | 14 |
| Standart Paket Adı | SOP |
| Tedarikçi Paketi | TSSOP |
| Pin Sayısı | 14 |
| Kurşun Şekli | martı kanadı |
